Создание диаграмм

Давайте теперь на основании табличных данных построим диаграмму. Диаграмма будет находиться на этом же рабочем листе, под таблицей данных. Чтобы создать диаграмму, выполните такие действия.

I. Поместите табличный курсор в ячейку А2.
2. Щелкните и перетаскивайте указатель мыши до тех пор, пока не будут выделены все ячейки, находящиеся в прямоугольнике с левым верхним углом в ячейке А2 и правым нижним углом в ячейке Е4 (всего 15 ячеек). Обратите внимание на то, что мы не выделяем ячейки в строке итогов, поскольку итоги не нужно отображать на диаграмме.

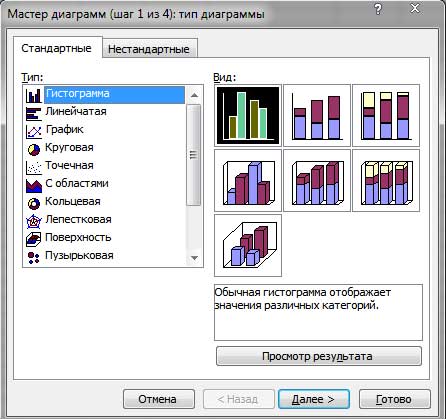

3. Когда диапазон А2:Е4 будет выделен, щелкните на кнопке Мастер диаграмм (с изображением гистограммы), которая находится на стандартной панели инструментов. Excel отобразит на экране первое из диалоговых окон, с помощью которых вы будете создавать диаграмму.

4. Первое, что нужно сделать, — это выбрать тип диаграммы. В диалоговом окне выделена диаграмма стандартного типа — Гистограмма. В данном случае она нам вполне подходит. Щелкните на кнопке Далее и определите дополнительные параметры диаграммы. Но можно поступить иначе: щелкнуть на кнопке Готово и принять стандартные установки Excel. Итак, щелкните на кнопке Готово.

Excel создаст диаграмму и отобразит ее в рабочем листе. Кроме того, программа выведет на экран панель инструментов Диаграмма на тот случай, если вы захотите изменить диаграмму. Чтобы скрыть эту панель, щелкните на кнопке закрытия в ее строке заголовка. Теперь ваш рабочий лист будет выглядеть так:

При желании вы можете выполнить следующее.
- Изменить размер диаграммы, перетащив любой из восьми ее указателей (эти указатели появляются только при выборе диаграммы).
- Переместить диаграмму, щелкнув и перетащив любую из ее границ.
