Кинескоп. Способ восстановления "севшего" кинескопа
ИЗДАНИЕ 34

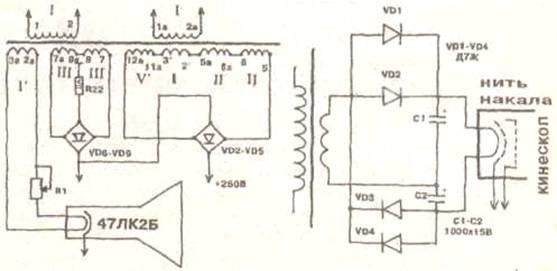

Вы купили транзисторный телевизор. А куда деть старый - ламповый, прослуживший вам верой и правдой не один десяток лет? Не спешите выбрасывать или сдавать на детали. Стоит приложить руки, и телевизор поработает еще не один срок. Ведь основная его проблема - потеря эмиссии лампами и кинескопом. Но ведь можно восстановить их работоспособность. Наиболее простой выход - заменить старые лампы новыми. Правда, сейчас электронные лампы дефицит. Поэтому предлагаем вам способ, который не потребует дополнительных затрат на приобретение каких-либо элементов. Стоит лишь увеличить анодные напряжения на лампах и макальное на кинескопе, и самочувствие вашего телевизора улучшится. Для этого в телевизорах типа УНТ (УЛТ) 35, 40. 47, 59, 61 в соответствии с приведенной схемой измените подключение обмоток силового трансформатора.
Повышенное напряженно накала кинескопа можно получить с обмотки 2а' - 3a'(l), отсоединив ее от первичной. В цепь накала включите токоограничивающий резистор R1 типаППЮ - 100м.
Анодные напряжения нетрудно увеличить за счет последовательного включения обмоток 2' - 3'(1) и 11а - 12а (V) с анодными обмотками 5 - 6 (II) и 6а - 5а (II).
После доработки телевизор без боязни можно включить в сеть.
А если дело упирается в замену кинескопа, то и его можно еще заставить поработать. Увеличьте напряжение накала установкой дополнительного накального трансформатора или дополнительных обмоток, обеспечивающих напряжение с шагом 1,5-2 В. Последовательно подключая их к накальной обмотке, можно добиться хорошей работы кинескопа еще на несколько лет. Если покажется, что такой способ не очень удобен, примените схему удвоения. В зависимости от емкостей электролитических конденсаторов С1 и С2 можно получить на выходе нагруженного выпрямителя напряжение от 6,3 до 12 В. Монтаж выполните на отдельной плате, закрепленной на силовом трансформаторе.
