Защитник. Технология изготовления карманного электрошокера
ИЗДАНИЕ 35

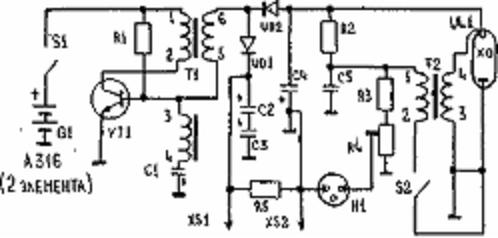

1. VT1 (КТ836А)2. 1Ю1,1Ю2(КД105В)
3. Н1 (ИН-35)
4. VL1 (ФП2-0.015)
5. 51(ПМД1)
6. S2 (МП-7)
7. R1 (300 Ом), R2 (240 КОм), R3 (510 КОм), R4 СПЗ-220 (1,0 МОм), R5 (1,0 МОм)
8. С1 К50-6(50в 1,0 мкф), С2.СЗ К50-35 (160 в 22 мкф), С4 К50-17 (400 в 150 мкф), С5 К73-24 (250 в 0,068 мкф)
ТРАНСФОРМАТОРЫ:
9. Т1 Броневой сердечник Б18 из феррита 2000 НМ (без зазора). Сначала на каркас наматывают виток к витку повы шающую обмотку 5-6 - 1350 витков провода ПЭВ-2 д=0,07 мм с изоляцией, пропарафинированной тонкой бумагой че рез каждые 450 витков. Поверх укладывают двойной слой параф, бумаги, затем наматывают обмотки.
1-2-8 витков ПЭВ-2 д=0,3 мм.
3-4 - 6 витков ПЭВ-2 д=0,3 мм.
Допустимо использование сердечника Б14 из феррита 2000 НМ.
Т2 Стержневой сердечник д=2,8, 1=18 мм из феррита 2000 НМ. На сердечник крепят щечки из электроизоляционного материала (стеклотекстолит, картон) толщиной 0,5-0,8 мм, затем наматывают повышающую обмотку 3-4 - 200 витков ПЭЛШО д=0,1 мм (через 100 витков изоляция двумя слоями лакоткани). Поверх нее 1-2 - 20 витков ПЭВ-2 д=0,3. Выход 4 повышающей обмотки припаивается к проводу МГТВ (сечение 0,7 кв. мм), идущему к поджигающему электроду импульсной лампы VL1.
Детали "ЗАЩИТНИКА" смонтированы на печатной плате из фольгированного стеклотекстолита толщиной 0,8-1,5 мм и размерами 54-90 мм. Элементы питания расположены на плате между контактными пластинами из пружинистой бронзы или латуни. Корпус выполнен из ударопрочного полистирола: габариты - 98x62x28 мм. Высота изоляционного основания электродной системы - 22 мм. Электроды XS1 и XS2 выступают над основанием на 3 мм, расстояние между ними - 10 мм.При опасности включите S1, через 2-3 секунды напряжение на электродах достигнет 300 в. и прикосновением к открытым участкам тела вызовет электроудар. Нажимать на кнопку поджига импульсной лампы S2 с целью ослепления следует не ранее загорания индикатора Н1.
Эффективность применения прибора самообороны максимальна в случае нанесения электроудара сразу после ослепляющей вспышки!
