Сварка своими руками

Самодельный сварочный аппарат пригодится не только в дачном хозяйстве или на ферме. С его помощью выполняются различные работы по ремонту автомобилей, теплиц, гаражей. Имея такой аппарат, можно организовать мастерскую и начать свое небольшое дело.
Сейчас в продаже есть различные сварочные аппараты, но они дороги, да и надежность этих устройств, особенно импортных, оставляет желать лучшего.
Те, кто любят мастерить и знаком с электротехникой, могут самостоятельно сделать такой аппарат из обычных деталей.
Аппарат состоит из трех основных деталей: электродержателя, трансформатора и специальной монтажной платы для выводов первичной обмотки трансформатора.

Помощник мастера

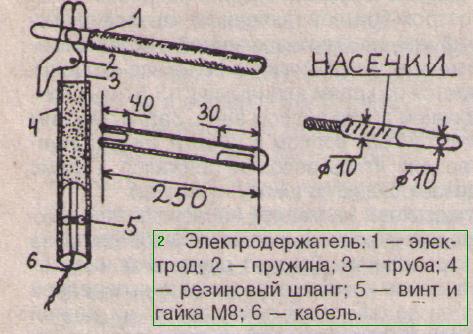

Электродержатель делают из металлической трубы, можно и водопроводной, небольшого диаметра, длиной 250 мм. С обеих сторон трубы пропилы длиной примерно в половину диаметра трубы. Чтобы стандартныи сварочный электрод, с помощью которого и ведется электросварка металла, можно было прижать к держателю, монтируют зажим из стальной проволоки диаметром 5-6 мм. С противоположной стороны держателя делают винтовое крепление, куда присоединяют провод от вторичной обмотки трансформатора. Лучше подойдет понижающий трансформатор на 280/36 Вольт, мощностью 1-2 кВт типа ИВ-8. ИВ-10, С-Б22. Не разбирая его сердечник, надо перемотать обмотки. Для этого снимают со всех катушек трансформатора вторичные обмотки. Среднюю обмотку перематывают тем же проводом, делая через каждые 30 витков отводы. В общей сложности их должно быть 8-10. На двух крайних катушках наматывают вторичную обмотку до полного заполнения многожильным проводом, состоящим из трех проводов диаметром 6-8 мм и одного потоньше. Он должен выдерживать большой ток и иметь надежную изоляцию. Всего понадобится примерно 25 метров такого многожильного провода.

Клеммы для вывода вторичной обмотки лучше изготовить из медной трубки диаметром 10-12 мм и длиной 30-40 мм. С одной стороны ее надо расклепать и просверлить отверстие. С другой - присоединить тщательно зачищенные провода.
С панели, расположенной в верхней части трансформатора, снимают винты Мб и Меняют их на винты М10. к которым и будут присоединены клеммы вторичной обмотки.

Для выводов первичной обмотки надо изготовить дополнительную монтажную плату из текстолита или другого изолирующего пластика толщиной примерно 3 мм. Ее крепят к трансформатору в торцевой части. Предварительно в плате сверлят 10-11 отверстий диаметром 6 мм. В них вставляют винты Мб с двумя гайками и шайбами.

Помощник мастера

Для подключения сварочного аппарата к домашней электросети напряжением 220 вольт используют схему подключе- ния, показанную на рисунке.
Аппарат подключают к сети через рубильник, соединенный проводами с клеммами на передней панели трансформатора. С помощью такого сварочного устройства можно сваривать металл толщиной 1-20 мм, используя электроды диаметром 4 мм. Ток в первичной обмотке трансформатора не должен превышать 24 А, а ток вторичной изменяется от 60 до 120 А.

При работе со сварочным аппаратом нужно обязательно соблюдать правила электробезопасности и следить, чтобы трансформатор не перегревался.
