Охранник. Руководство по изготовлению универсального радиоохранного устройства
ИЗДАНИЕ 37
При охране автомобиля устройство работает с двумя типами внешних датчиков: а - для дверей (датчик дверей или датчик механических колебаний) - включает звуковой сигнал с задержкой 6 сек., б - для закрытого капота и багажника -включают звуковой сигнал мгновенно. Владелец автосторожа при срабатывании сигнализации по звуку может легко определить группу датчиков, сработавших во время охраны.Электросхема автосторожа обеспечивает после включения охраны задержку 12+2 сек. для выхода из автомобиля и 6+1 сек. для входа в автомобиль для отключения сигнализации до срабатывания звукового сигнала.

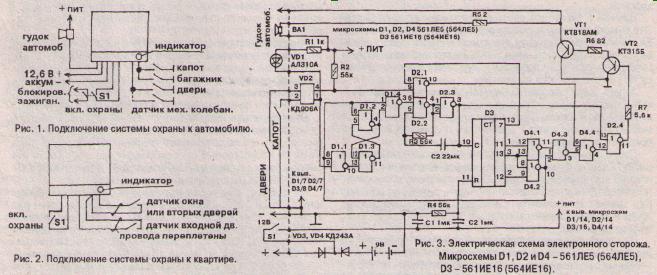

Схема подключения автосторожа (см. рис. 1) обеспечивает блокировку системы зажигания на все время охраны и не зависит от срабатывания датчиков.
В охранном устройстве предусмотрена светодиодная индикация режима срабатывания сигнализации, что удобно при установке и эксплуатации автосторожа, так как эта светодиодная индикация служит индикатором нормальной работы всей системы.
Электропитание электронного сторожа - от аккумуляторов автомобиля, но в случае аварийной ситуации (при отключении) схема автоматически переключается на встроенный резервный источник питания. При этом потребляемый ток в режиме охраны не будет превышать 0,5 мА.
При охране квартиры или гаража - электропитание устройства от встроенного источника, которым служат шесть элементов А316 или аккумуляторы НКГЦ-0,45. Потребляемый ток в режиме питания не превышает 0,5 мА. Элементы питания обеспечат работу электронного сторожа в режиме охраны в течение года.Работает устройство с двумя линиями от датчиков: а -датчик двери - включает звуковой сигнал с задержкой 6 сек., б - датчик закрытого окна или вторых дверей - включает звуковой сигнал мгновенно.
Схема включения электронного сторожа после включения режима охраны обеспечивает задержку на 12 сек. для выхода из квартиры и на 6 сек, при входе в квартиру для отключения сигнализации до срабатывания звукового сигнала. В устройстве квартирного сторожа, как и в устройстве автосторожа имеется светодиодная индикация, служащая показателем нормальной работы всей схемы. Электрическая схема авто- и квартирного сторожа собрана на четырех микросхемах КМОП серии, что обеспечивает малое потребление тока. Она состоит из триггера на элементах D1.1...D1.3, генератора на частоту 500 Гц - D2.2 и D2.3, счетчика тактовой частоты D3 и схемы селекции временных интервалов на микросхеме D4.
Транзисторы VT1 и VT2 позволяют усилить ток в нагрузке. Ею служит внутренний источник сигнала - динамик ЗГДШ-14-4, и может подключаться и внешний источник сигнала - гудок автомобиля. Применяемые резисторы и конденсаторы могут быть любого типа. Все элементы схемы, кроме светодиода VD1 и динамика, размещены на печатной плате размером 110x45 мм. Транзистор VT1 крепится к теплорассеивающей пластине (радиатору). При правильной сборке и исправных деталях схема электронного сторожа не требует настройки.
Габариты всего устройства - 140x120x60 мм.
Особенности конструкции - отсутствие электролитических конденсаторов, что позволило повысить ее надежность и расширить рабочий диапазон температур для устройства.
